Land Rover Bevestigingsmateriaal & Montageonderdelen

De rol van bevestigingsmateriaal in Land Rover-onderhoud en -restauratie

Een Land Rover wordt samengehouden door enkele duizenden individuele bevestigingsonderdelen. Bouten, moeren, onderleggers, klemmen en klinknagels dragen structurele lasten over het chassis, de wielophanging, de carrosserie en de aandrijflijn. Op voertuigen die off-road worden gebruikt, regelmatig worden gesleept of buiten worden opgeslagen, zien deze onderdelen trillingen, herhaalde belastingscycli en blootstelling aan modder, strooizout en water. Deze onderdelen vervangen met de juiste sterkteklasse en coating tijdens onderhoud of herbouwwerk is onderdeel van het veilig en ratel-vrij houden van het voertuig.

De Series I, II en III-generatie gebruiken een mix van imperiale Whitworth- en UNF-draaden uit de productieperiode van 1948 tot 1985, met een overstap naar metrisch op sommige latere Series III-constructies. Defender-, Discovery-, Range Rover- en Freelander-productie vanaf 1989 gebruikt volledig metrisch, met ISO 898-1 sterkteklasse-markeringen (8.8, 10.9, 12.9) standaard in het assortiment. Deze collectie groepeert bevestigingsmateriaal op toepassing: chassis- en structurele montage, wielophanging- en stuurkoppelingen, carrosseriepanelen en schutbord, rem- en onderkant, en interieurafwerking. Gebruik het filter om te verfijnen op model of onderdeelcategorie.

Hardwarecategorieën op deze pagina

Vijf hoofdgroepen dekken de onderdelen in deze collectie.

Bouten, moeren en tapeinden. Standaard schroefdraaibevestigingen over het voertuig heen. Wielophangingsarmbouten, motorophangingstapeinden, versnellingsbakdwarsbalkbouten, carrosserie-naar-chassismontages. De sterkteklasse wordt geselecteerd volgens ISO 898-1 sterkteklassen: 8.8 en 10.9 zijn het meest gebruikelijk in chassis- en wielophangingstoepassingen op Defender, Discovery en Range Rover, waarbij 12.9 wordt gebruikt wanneer hogere treksterkte vereist is. Roestvast stalen varianten (A2 en A4) verschijnen op carrosserie- en interieuralocaties waar corrosiebestendigheid belangrijker is dan piekstreksterkte.

Onderleggers en spacers. Gewone onderleggers, verenonderleggers, borgonderleggers en shimspacers. Deze verspreiden de klemkracht, voorkomen grijpen op zachere oppervlakken en weerstaan losmaking door trillingen. Niet-overeenkomende of ontbrekende onderleggers zijn een veelvoorkomende oorzaak van getril en trage gewrichtsmoeheid na herbouw.

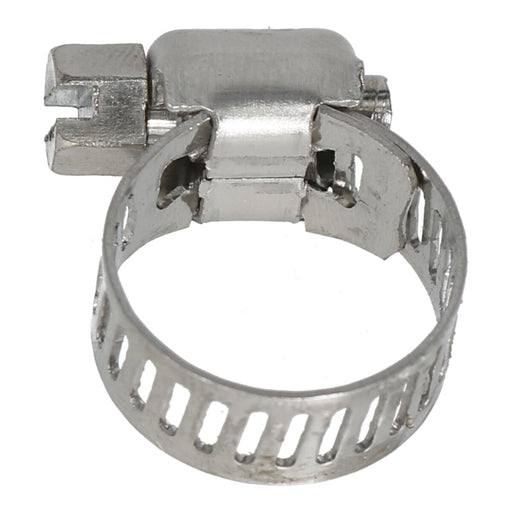

Klemmen, borgklemmen en klinknagels. Kabeltuigklemmen, slang- en leidingklemmen, carrosseriepaneel-klinknagels en schutbordbevestigingen. De Freelander 1 en Freelander 2 gebruiken een groot aantal kunststof klembevestigingen op de interieurafwerking en onder-motorkap-bedrading; de meeste zijn voor eenmalig gebruik en breken af bij verwijdering. Klinknagels kunnen na het zetten niet meer onderhouden worden en moeten worden uitgeboord om te verwijderen.

Bevestigingskits. Vooraf samengestelde sets van bevestigingsonderdelen voor specifieke reparatiedelen. Schutbordreparatiekits, deurscharnierstellen, carrosseriemontage-kits, wielophangings-herbouwkits. Nuttig wanneer één reparatie meerdere bevestigingstypes en -formaten aanraakt en individuele SKU-lookup zou traag zijn.

Speciale bevestigingen. Moment-op-opbrengstbouten, eenmalig gebruikte rekbouten, borgmoeren met metaal- of nylon-inzetten en trillingswerende hardware. Deze worden aangeroepen in de Land Rover-werkplaatshandleiding voor specifieke toepassingen en dienen vervangen te worden met nieuwe onderdelen in plaats van opnieuw te worden gebruikt.

De juiste hardwaregraad en coating selecteren

Drie regels dekken de meeste situaties.

Voor draagkracht-, wheelophanging- en aandrijflijijnwerk gebruiken sterkteklasse 8.8 of 10.9 koolstofstaalboten, tenzij de werkplaatshandleiding een ander graad aangeeft. Sterkteklasse 12.9 is gereserveerd voor toepassingen waar de handleiding daarom vraagt. Koolstafstaalboten op blootgestelde onderkantlocaties hebben een corrosiebestendig coating nodig: verzinking is het meest gebruikelijk, met fosfaat of geomet-coatings gebruikt waar de coating dikte belangrijk is voor moment-nauwkeurigheid.

Voor carrosseriepanelen, interieurafwerking en elke verbinding tussen ongelijke metalen is A2 (304-graad) of A4 (316-graad) roestvrij staal de standaardkeuze. A4 heeft een betere zoutwaterbestendigheid en is de betere optie voor kustgebruik of bergingsvoertuigen.

Voor rem- en stuuurophanging-hardware volgt u de handleiding. Dit zijn kritieke onderdelen op het gebied van veiligheid en specificeren regelmatig exacte onderdeelnummers in plaats van generieke graadequivalenten. Een roestvrijstalen bout in een remconstructie mixen is zelden correct.

Voordat u bestelt: pasvormcontroles vóór aankoop

Vier controles verminderen het risico op het bestellen van het verkeerde bevestigingsmateriaal voor de klus.

• Bevestig de draadstandaard. Series I, II en pre-1980 Series III gebruiken imperiale Whitworth- en UNF-draden. Defender vanaf 1983 en daarna, Discovery, Range Rover en Freelander gebruiken metrisch. Het vervangen van een Series-era bout met een metrisch equivalent van dezelfde diameter zal de originele tegenovergestelde onderdeel kruisdraaiing geven.
• Bevestig de graadmarkering op het originele onderdeel. De kop van een koolstofstaalbout draagt het sterkteklassenummer (8.8, 10.9, 12.9). Pas de vervanging aan op het origineel tenzij de werkplaatshandleiding een upgrade aangeeft. Het mengen van graden in een gemomenteerde verbinding verandert de lastenverdeling.
• Controleer of de bout als eenmalig gebruik in de werkplaatshandleiding is gemarkeerd. Moment-op-opbrengstbouten op wielophanging-, aandrijflijn-, motor- en remontagemontagepunten moeten worden vervangen met nieuwe onderdelen. De handleiding identificeert deze per constructie. Als je geen toegang hebt tot de handleiding, gebruik standaard nieuwe bouten op elke verbinding die wegbelasting draagt.
• Controleer de kitinhoud tegen de verbindingsinventaris. Bevestigingskits groeperen bevestigingsmateriaal per reparatiedeel, maar de exacte inhoud verschilt per leverancier. Voordat u een schutbordkit, carrosseriemontage-kit of wielophangings-herbouwkit bestelt, maakt u een lijst van de bevestigingsonderdelen die de klus nodig heeft en bevestigt u of de kit deze dekt. Drukwashers, borgwashers en speciale-graad moeren zijn de meest gemiste onderdelen.

Waar deze onderdelen over het voertuig heen worden toegepast

Hardware in deze collectie wordt overal in Land Rover- en Range Rover-voertuigen gebruikt. Veelvoorkomende toepassingen per categorie:

• Chassis- en carrosseriemontage-bouten, schutbordbevestigingen, dwarsbalkreparatiedeel-hardware: zie Land Rover chassis- en carrosserie-onderdelen voor de structurele onderdelen waarmee deze bevestigingen worden verbonden. Series-chassisherbouw en Defender-schutbordreparaties trekken beide sterk op deze combinatie.
• Wielophangingsarmbouten, anti-rolstaaf-droplink-moeren, kugelbout-schachtmoeren, schokdemper-montages: zie Land Rover wielophangings-onderdelen. Wielophangings-bouwverkeer op de Discovery 3, Discovery 4, Range Rover L322 en Range Rover Sport L320 combineert doorgaans nieuwe armen met nieuwe schachtmoeren en slotmoeren.
• Remklauw-beugel-bouten, hubdrager-bevestigingen: zie Land Rover rem-onderdelen.
• Vooraf samengestelde hardwaresets inclusief met grote serviceklussen: zie Land Rover service-kits. Td5- en TDV6-serviceklussen bevatten vaak carter-bolt drukwashers en nokkenkasdeksel-pakkingbevestigingen die gemakkelijk worden gemist bij individueel bestellen.
• Wielbouten en wielbouten worden in hun eigen collecties vermeld: Land Rover wielbouten en Land Rover wielbouten.

Technische gidsen

Drie gidsen dekken reparatiegebieden waar hardwareselectie en moment-specificatie belangrijk zijn voor het resultaat.
