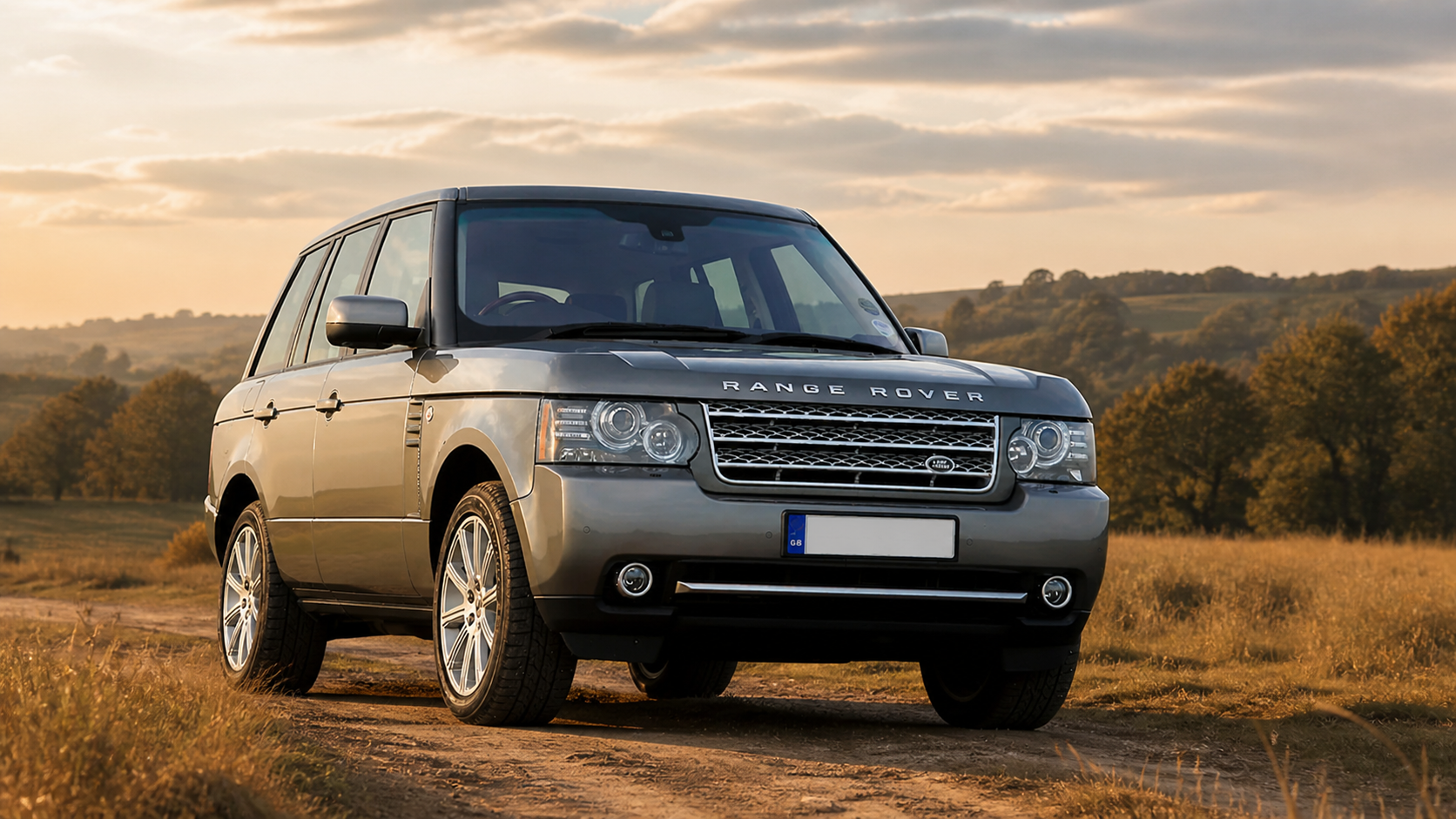

Range Rover L322 Veelvoorkomende Problemen: Diagnoses & Bewezen Oplossingen (2002–2012)
Range Rover L322 Diagnostiek
Overzicht
De Range Rover L322 omvat drie verschillende technische tijdperken, en elk heeft verschillende motoren, versnellingsbakken, elektrische architectuur en storingspatronen. Alle L322-modellen als één platform behandelen, leidt tot incorrecte diagnose, incorrecte onderdelenbestellingen en onnodige kosten.
Deze gids verdeelt het platform in voertuigen uit het BMW-tijdperk, Jaguar-tijdperk en latere tijdperk, en koppelt vervolgens de meest voorkomende storingen aan de juiste mechanische familie. Dit onderscheid maakt de diagnose bij de L322 nauwkeurig.
Referentiematrix Tijdperken
| Tijdperk | Jaren | Benzinemotor | Dieselmotor | Versnellingsbak |
|---|---|---|---|---|
| BMW-tijdperk | 2002-2005 | BMW M62 V8 4.4 | BMW M57 Td6 3.0 | ZF 5HP24 (benzine) / GM 5L40-E (diesel) |
| Jaguar-tijdperk | 2006-2009 | Jaguar AJV8 4.4 NA / AJ34S 4.2 SC | Ford/Jaguar TDV8 3.6 | ZF 6HP26 |
| Later tijdperk | 2010-2012 | Jaguar 5.0 V8 NA / 5.0 SC | Jaguar 4.4 SDV8 | ZF 8HP70 |
Storing 1
Automatische Transmissie
BMW-tijdperk (2002-2005)
De M62 V8 benzinemotor maakt gebruik van de ZF 5HP24, terwijl de M57 Td6 dieselmotor de GM 5L40-E gebruikt. De 5L40-E is gevoeliger voor slijtage van de solenoïde en vermoeidheid van het kleppenblok bij verwaarloosd onderhoud.
Vertraagde koude inschakeling en hard opschakelen onder belasting zijn veelvoorkomende vroege tekenen. In veel gevallen lost vervanging van het kleppenblok en de solenoïde het probleem op voordat een interne revisie nodig is.
Jaguar-tijdperk (2006-2009)
Alle varianten gebruiken de ZF 6HP26. De mechatronische eenheid is het belangrijkste storingspunt, met symptomen zoals hard terugschakelen, weigering om vanuit koude toestand vooruit te schakelen, solenoïdecicuitfouten en noodloop in een vaste versnelling.
De accutoestand en massakabels moeten worden gecontroleerd voordat de mechatronische eenheid wordt afgeschreven. De 6HP26 is zeer gevoelig voor lage voedingsspanning, en omstandigheden onder 12V kunnen misleidende transmissiestoringen veroorzaken.
Later Tijdperk (2010-2012)
Deze modellen maken gebruik van de ZF 8HP70. In dit stadium zijn storingen vaker gerelateerd aan softwareniveau en voedingsspanning dan aan interne slijtage. Controleer of de IDS-software up-to-date is voordat u hardware diagnosticeert.
De fabriekstaal "lifetime fill" mag in de praktijk niet als permanent worden beschouwd. De vloeistofconditie en het niveau moeten worden gecontroleerd bij ongeveer 80.000 km.
Opmerking over vloeistof: ZF Lifeguard 6 is gespecificeerd voor de 6HP26. ZF Lifeguard 8 is gespecificeerd voor de 8HP70. Deze vloeistoffen zijn niet uitwisselbaar.
Storing 2
Vermogensverlies diesel en EGR-systeem
Van toepassing op: BMW-tijdperk M57 Td6, Jaguar-tijdperk TDV8 3.6, laat tijdperk SDV8 4.4
Niet van toepassing op: Benzine V8 of Supercharged varianten
Vermogensverlies met rook bij diesel L322-modellen valt meestal in twee categorieën die moeten worden gescheiden voordat onderdelen worden vervangen.
Koolafzetting EGR-klep
Met koolstof beladen EGR-kleppen komen vaak voor na langdurig rijden met lage snelheid of in stedelijke gebieden. Een gedeeltelijk openstaande klep vermindert de verbrandingsefficiëntie en veroorzaakt vaak progressief vermogensverlies met zwarte rook onder belasting. Reiniging of vervanging is de juiste reparatie. EGR-verwijdering is geen geldige reparatie voor wegverkeer in de EU.
EGR-koeler defect
Dit is een afzonderlijk defect en is vooral gedocumenteerd bij de 3.6 TDV8. Interne scheurvorming in de koeler zorgt ervoor dat koelvloeistof in het EGR-pad terechtkomt, wat witte rook bij koude start, een zoete uitlaatgeur en koelvloeistofverlies zonder duidelijke externe lekkage veroorzaakt. Druktesten en inspectie van de koelerstroom zijn vereist voordat de auto weer in gebruik wordt genomen.
Intercooler slangdefect
Alle turbodieselvarianten kunnen last hebben van gescheurde laadluchtslangen en lekken bij klemverbindingen na herhaalde thermische cycli. Dit veroorzaakt plotseling vermogensverlies, soms met een overspanningsgeluid onder druk. Druktesten onder belasting is betrouwbaarder dan visuele inspectie voor het vinden van kleine scheurtjes.
Cruciale follow-up: Controleer na vervanging van de EGR-klep of koeler het inlaatspruitstuk op koolstofophoping. Deze stap mag niet worden overgeslagen.
Storing 3
BMW M62 V8 Koelsysteem en Krukaspositiesensor
Van toepassing op: Alleen BMW-tijdperk M62 V8 benzine (2002-2005)
Koelvloeistofrail en behuizing defect
De M62 V8 maakt gebruik van plastic koelvloeistofverdeelbehuizingen en overdrachtspijpen. Bij voertuigen die nu meer dan 20 jaar oud zijn, is broosheid routine. Storingen manifesteren zich vaak als verlies van koelvloeistof met stijgende temperatuur en weinig of geen duidelijke externe lekkage.
Scheuren kunnen ontstaan bij gevormde verbindingen of in de behuizingswand zelf. Afdichtmiddel is geen geldige reparatie. Vervanging door verbeterd aluminium of versterkte alternatieven is de juiste oplossing.
Krukaspositiesensor (CPS) defect
De CPS is een bekende oorzaak van niet starten en intermitterende uitval bij de M62. Het defect begint vaak met aarzeling bij een koude start, en vordert dan naar niet starten bij een warme herstart. P0335 of P0336 kunnen verschijnen, maar het defect kan ook optreden zonder een zinvolle DTC.
CPS-weerstandstests en golfvormmeting tijdens het starten moeten worden uitgevoerd voordat de brandstofpomp of ECU wordt gediagnosticeerd. Veel voertuigen hebben duurdere onderdelen gekregen terwijl CPS de echte oorzaak was.
Storing 4
Defect instrumentenpaneel (gecombineerd instrumentenpakket)
Van toepassing op: Alle L322-varianten
Het L322 gecombineerde instrumentenpakket faalt volgens een consistent patroon, meestal door droge of gescheurde soldeerverbindingen op de printplaat. Symptomen zijn onder meer het uitvallen van meters, ontbrekende brandstof- of koelvloeistofmetingen, pixeluitval en waarschuwingslampjes die niet overeenkomen met een daadwerkelijke mechanische storing.
Voordat reparatie van het instrumentenpaneel wordt overwogen, zijn twee diagnostische stappen verplicht: een belastingstest van de accu, en inspectie plus aanhaalmomentcontrole van alle hoofdmassakabels. De L322 is bijzonder gevoelig voor de kwaliteit van de stroomtoevoer en het massapad, en een slechte spanningsstabiliteit kan een instrumentenpaneelstoring exact nabootsen.
Als de stroomtoevoer en massa in orde zijn bevonden, lost reflow van de printplaat veel storingen op. Als reflow al is geprobeerd of de printplaat onherstelbaar is, is vervanging of professionele revisie de volgende stap.
Diagnostische volgorde: Eerst accu onder belasting. Dan massakabels. Derde is de CIP-printplaat. Het vervangen van de dynamo vóór deze controles is vaak de verkeerde reparatieprocedure.
Storing 5
Elektronische Luchtvering (EAS)
Van toepassing op: Alle L322-varianten
Het L322 EAS-systeem omvat een Wabco-compressor, een centraal ventielblok, vier luchtveren, vijf hoogtesensoren en nylon luchtleidingen. Elk onderdeel faalt anders, dus de diagnose moet de exacte oorzaak isoleren voordat onderdelen worden besteld.
Luchtveerstoring
De meest voorkomende storing. Een hoek zakt in de loop van uren of 's nachts, meestal door scheuren bij de balgvouw of de hielzitting. Live-gegevens van de hoogtesensor-PID moeten worden gecontroleerd voordat onderdelen worden vervangen.
Compressorstoring
Typische tekenen zijn een compressor die draait maar geen druk kan opbouwen, of helemaal niet draait. Stroommeting is vereist vóór vervanging. Hoge stroom wijst op motorslijtage. Nul stroom met goede relaisfunctie wijst op problemen met de stroomopwaartse bedrading.
Hitachi versus AMK compressoren
L322-modellen gebruikten verschillende compressorvarianten gedurende de productie. Deze zijn geen directe plug-and-play-vervangingen zonder de juiste software-update. Controleer altijd welke unit is gemonteerd voordat u bestelt.
Ventielblok en hoogtesensoren
Lekkage van het ventielblok veroorzaakt langzame leegloop zonder compressorgeruis tijdens het zakken. Storingen van de hoogtesensor veroorzaken meestal een onjuiste nivellering of foutcodes van het sensorcircuit. Problemen met de koppeling en de connector komen vaak voor en moeten worden gecontroleerd voordat de sensorbehuizing wordt vervangen.
Regel: Geen enkel EAS-onderdeel mag uitsluitend op basis van symptomen worden vervangen. Live hoogtedata zijn essentieel voordat onderdelen worden besteld.
Storing 6
Remsysteem en Elektronische Parkeerrem
Van toepassing op: Alle L322-varianten, waarbij vastzittende achterremklauw van de EPB het meest voorkomt bij voertuigen van na 2006
Voortijdige slijtage van de achterremblokken en -schijven bij de L322 wordt vaak veroorzaakt door het vastlopen van de achterremklauw van de Elektronische Parkeerrem (EPB), in plaats van door een normale rijstijl of het voertuiggewicht. Corrosie in de spindelaandrijving veroorzaakt gedeeltelijke remwerking, zelfs wanneer het voertuig normaal lijkt te rijden.
Een nuttige diagnostische stap is thermische vergelijking na een rit. Vastzittende achterremklauwen laten de temperatuur van de achterschijven merkbaar hoger zijn dan die van de voorste bij normaal gebruik.
Vacuüm rembekrachtiger bij dieselmodellen
Bij dieselvarianten wordt verminderde servo-ondersteuning vaak veroorzaakt door slijtage van de vacuümpomp of een verslechterde vacuümtoevoerslang. Dit wordt regelmatig verward met een defecte hoofdremcilinder. Het vacuüm moet bij de servo-inlaat worden gemeten voordat de hoofdremcilinder wordt vervangen.
Specificatie voorschijf
L322 Sport-varianten van na 2006 gebruiken grotere voorschijven met vaste remklauwen met vier zuigers. De schijfgrootte en het type remklauw moeten worden bevestigd voordat u bestelt. Een onjuiste schijfspecificatie leidt tot slecht contact met de remblokken en herhaalde storingen.
Storing 7
Defecte Brandstofniveausensor
Van toepassing op: Alle tijdperken, maar de hoofdoorzaak verschilt per productiejaar
2002-2009
De belangrijkste storing is meestal vermoeidheid van de vlotterarm in de in-tank niveausensor. De meter kan te hoog aanwijzen bij gedeeltelijke vulling of snel dalen van een halfvolle tank naar leeg. De sensor is geïntegreerd in de pompmodule en vereist meestal vervanging van de gehele assemblage.
2010-2012
Deze voertuigen lijden vaker aan fretting-corrosie bij de connector aan de tankzijde. Dit veroorzaakt onregelmatige metingen die veranderen wanneer de connector wordt bewogen. In veel gevallen lost reinigen en opnieuw pinnen het probleem op zonder pompvervanging.
Diagnostische stap: Controleer live data van de sensorweerstand voordat u onderdelen bestelt. Stabiele maar verkeerde waarden duiden op sensorstoring. Onregelmatige waarden die reageren op beweging van de connector wijzen op een bedradings- of connectorstoring.
Storing 8
Voorwielophanging: Onderste Fuseekogels, Subframebevestigingen en Stabilisatorstangverbindingen
Van toepassing op: Alle tijdperken
De voorwielophanging van de L322 maakt gebruik van een dubbele draagarmconstructie. De onderste fuseekogels zijn veiligheidskritieke slijtageonderdelen, en elke meetbare laterale speling onder belasting is een punt van vervanging, niet van monitoring.
De subframebevestigingen aan het chassis verslechteren met de leeftijd en kunnen leiden tot vage besturing en kloppende geluiden aan de voorkant. De stabilisatorstangverbindingen zijn ook veelvoorkomende slijtagepunten en veroorzaken vaak een scherpe tik bij abrupte bewegingen over oneffen oppervlakken.
Workshopcontrole: Speling van de fuseekogel moet worden beoordeeld wanneer de ophanging is belast, door een krik onder de onderste draagarm te plaatsen in plaats van de assemblage vrij te laten hangen.
Storing 9
Achterwielophanging Bussen en Subframebevestigingen
Van toepassing op: Alle tijdperken
De achterste multi-link-opstelling ontwikkelt slijtage bij de achterste subframebevestigingen, trailingarmbussen en laterale armbussen. Elk produceert een iets ander symptoompatroon.
Slijtage van de achterste subframebevestigingen veroorzaakt vaak een bonkend geluid bij acceleratie en remmen, en veranderingen in belasting. Slijtage van de trailingarmbus kan leiden tot veranderingen in de sporing onder belasting en versnelde slijtage van de binnenste schouder van de band. Slijtage van de laterale armbus neigt naar een vage achterkant.
Correcte procedure: Diagnose van de bussen moet gebeuren bij de natuurlijke rijhoogte. Testen met de ophanging hangend kan de inspectie misleiden.
Storing 10
Tussenbak en Aandrijflijn
Van toepassing op: Alle tijdperken, waarbij kettingslijtage vaker voorkomt bij voertuigen uit het BMW-tijdperk met veel kilometers
De L322 maakt gebruik van een kettingaangedreven tussenbak van BorgWarner. Slijtage van de ketting en tandwielen kan trillingen in de aandrijflijn veroorzaken tussen ongeveer 80 en 110 km/u, vooral bij voertuigen met een hogere kilometerstand of voertuigen die regelmatig slepen. Dit kan worden verward met onbalans in de aandrijfas.
Slijtage van het cardanasmiddenlager komt ook vaak voor. De tweedelige constructie maakt gebruik van een rubberen gelagerd middenlager, en verslechtering veroorzaakt vaak een dreunend geluid of trillingen op de snelweg die veranderen met de gasbelasting.
Slijtage van kruiskoppelingen manifesteert zich meestal als een klap bij het aangrijpen van de aandrijving of bij een richtingsverandering. Niet alle kruiskoppelingen zijn smeerbaar, dus regelmatige inspectie is belangrijk tijdens grote onderhoudsbeurten.
Waarom Budget Onderdelen
Budget Parts levert Range Rover L322 onderdelen voor eigenaren en onafhankelijke werkplaatsen in heel Europa vanuit Nederland. Het assortiment weerspiegelt veelvoorkomende L322 storingspatronen uit de praktijk, niet generieke catalogusvermeldingen.
Bekijk het complete Range Rover L322 onderdelenassortiment →
L322 Symptomen Tabel
| Symptoom | Meest waarschijnlijke L322 gebied | Meest geassocieerde jaren | Eerste controle |
|---|---|---|---|
| Harde of vertraagde schakelovergangen | Mismatches of slijtage automatische versnellingsbakfamilie | 2002-2005 Td6, daarna facelift auto's per versnellingsbaktype | Bevestig exacte motor en versnellingsbak voordat er onderdelen worden gekozen |
| Beperkte prestaties, zwarte rook | Diesel laadlucht-, EGR- of druklekprobleem | Voornamelijk diesel L322's | Druktest inlaat en inspecteer slangen voordat kleppen worden vervangen |
| Eén hoek zakt 's nachts | Lek EAS luchtveer of ventielblok | 2006-2012, vooral veelvoorkomend in verouderende ophangingssystemen | Eerst lektest, daarna compressor |
| Langzaam omhoog, ophanging inactief | Compressoruitvoer, relais of compressortypeprobleem | 2006-2012 | Bevestig Hitachi vs AMK-configuratie en softwarestatus |
| Kloppen over hobbels of bij stuuruitslag | Onderste draagarmen, kogelgewrichten, bussen | Over het hele platform, vooral voertuigen met hoge kilometerstand | Inspecteer voorste onderste gewrichten en draagarmen voordat u achterbussen aanpakt |
| Brandstofmeter onnauwkeurig of dood | Fout brandstofzender circuit | Vooral 2010-2012 | Controleer zenderkabelboom pinnen op frictiecorrosie |
| Meerdere waarschuwingslampjes, vreemd modulegedrag | Lage systeemspanning of laadfout | Alle bouwjaren | Eerst batterij in rust en laadspanning |
| Trillingen door vloer onder belasting | Middenlager aandrijfas of slijtage aandrijflijn | Verouderende voertuigen in het hele bereik | Inspecteer het middenlager voordat u niet-gerelateerde aandrijflijndelen vervangt |
Veelgestelde vragen
Welke versnellingsbak gebruikt de Range Rover L322?
De Range Rover L322 gebruikte drie verschillende versnellingsbakfamilies gedurende zijn productierun. BMW-tijdperk benzine V8-modellen (2002-2005) gebruikten de ZF 5HP24 vijftraps automaat. BMW-tijdperk Td6 dieselmodellen (2002-2005) gebruikten de GM 5L40-E vijftraps automaat. Alle Jaguar-tijdperk varianten (2006-2009) gebruikten de ZF 6HP26 zestraps automaat. Latere modellen (2010-2012) gingen over op de ZF 8HP70 achttraps automaat.
Waarom werkt mijn instrumentenpaneel van de Range Rover L322 niet?
De meest voorkomende oorzaak zijn droge of gebarsten soldeerverbindingen op de printplaat van het gecombineerde instrumentenpaneel. Dit veroorzaakt het uitvallen van meters, uitval van pixels of waarschuwingslampjes die geen echte mechanische storing weergeven. Voordat u het instrumentenpaneel vervangt, controleer altijd de batterijconditie onder belasting en inspecteer de hoofdaardkabels, omdat een slechte spanningsvoorziening dezelfde symptomen kan veroorzaken. Als de voorziening in orde is, lost reflowen van de printplaat het probleem vaak op.
Waarom zakt mijn luchtvering van de Range Rover L322 in?
Een zakkende hoek wordt meestal veroorzaakt door een defecte luchtveer met gebarsten balgen, maar ventielbloklekken, compressorslijtage en defecten aan de hoogtesensor kunnen ook vergelijkbare symptomen veroorzaken. Gebruik een diagnosehulpmiddel om live PID-gegevens van individuele hoogtesensoren uit te lezen en te bevestigen of het systeem lucht verliest of geen druk opbouwt.
Waarom slijten de achterremmen van mijn Range Rover L322 zo snel?
Voortijdige slijtage van de achterremmen wordt vaak veroorzaakt door het vastlopen van de achterste remklauw van de elektronische parkeerrem. Corrosie in het actuatormechanisme veroorzaakt een continue, gedeeltelijke remkracht. Vergelijk de schijftemperaturen na een rit. Als de achterschijf aanzienlijk heter is dan de voorschijf, sleept de remklauw waarschijnlijk en moet deze gerepareerd worden voordat nieuwe remblokken en schijven worden gemonteerd.
Wat veroorzaakt dat een Range Rover L322 met een BMW V8 niet start?
Bij BMW-tijdperk M62 V8 benzinemodellen is de krukaspositiesensor een veelvoorkomende oorzaak van niet starten, vooral het niet warm herstarten. P0335 of P0336 kunnen verschijnen, maar de storing kan ook optreden zonder bruikbare codes. Test de weerstand van de krukaspositiesensor en het startgolfpatroon voordat u duurdere brandstof- of ECU-fouten onderzoekt.
Wat veroorzaakt onnauwkeurige brandstofmeterafbeeldingen op de Range Rover L322?
De oplossing hangt af van het productiejaar. Bij modellen van 2002-2009 is vermoeiing van de vlotterarm in de zender de meest voorkomende oorzaak en vereist meestal vervanging van de in-tank pomp en zenderunit. Bij modellen van 2010-2012 komt frictiecorrosie bij de bedradingsconnector vaker voor en kan vaak worden opgelost door de verbinding te reinigen of opnieuw te pinnen.
